Trawersy do suwnic — zastosowanie, rodzaje i dobór belki trawersowej

Trawersy do suwnic to osprzęt podnoszący w postaci poziomej belki zawieszanej na haku suwnicy, do której podczepia się ładunek za pomocą zawiesi w dwóch lub więcej punktach. Belka trawersowa rozkłada siły podnoszenia na kilka punktów uchwytu — dzięki czemu ładunki długie, elastyczne lub o nieregularnym kształcie zachowują stabilność podczas podnoszenia i transportu. Bez trawersu podnoszenie np. 12-metrowej rury stalowej na dwóch zawiesiach podczepionych bezpośrednio do haka suwnicy powoduje zbliżanie się punktów zawieszenia, ściskanie ładunku i ryzyko wysunięcia się rury z zawiesi. Trawers podwieszany eliminuje ten problem, utrzymując stały rozstaw punktów uchwytu.

Do czego służy belka trawersowa i kiedy jest niezbędna?

Trawersa do podnoszenia jest niezbędna wszędzie tam, gdzie standardowe zawieszenie na haku suwnicy (dwie zawiesia zbiegające się w jednym punkcie) nie zapewnia bezpiecznego i stabilnego transportu. Sytuacje, w których trawers jest wymagany lub zdecydowanie zalecany:

• Ładunki długie i smukłe — rury, kształtowniki, belki stalowe, profile aluminiowe, elementy konstrukcji. Długość ładunku powyżej 3–4 metrów przy stosunkowo niewielkiej masie sprawia, że zawiesia bez trawersu zbliżają się do siebie na haku i ładunek traci stabilność boczną.
• Ładunki podatne na odkształcenie — arkusze blachy, płyty laminowane, panele szklane, elementy kompozytowe. Podnoszenie w dwóch punktach bez trawersu generuje naprężenia zginające, które mogą trwale odkształcić lub uszkodzić ładunek. Trawers z wieloma punktami zawieszenia (4, 6, a nawet 8) rozkłada obciążenie równomiernie.
• Ładunki o niesymetrycznym środku ciężkości — maszyny, konstrukcje spawane, elementy o nieregularnym kształcie. Trawers z regulowaną pozycją zawiesi pozwala przesunąć punkt podczepiania bliżej środka ciężkości, żeby ładunek nie przechylał się podczas podnoszenia.

W halach produkcyjnych i magazynach, gdzie operacje podnoszenia są powtarzalne (ten sam typ ładunku, ta sama trasa transportu), trawersy przyspieszają pracę — operator nie musi za każdym razem kombinować z ułożeniem zawiesi, bo trawers ma ustalone punkty podczepiania dopasowane do konkretnego ładunku. Przy produkcji seryjnej oszczędność czasu na jednym cyklu podnoszenia to kilka minut, ale przy 50–100 cyklach dziennie przekłada się na godziny. Dodatkową korzyścią jest powtarzalność operacji — każde podniesienie wygląda identycznie, co zmniejsza ryzyko błędu ludzkiego i ułatwia szkolenie nowych operatorów.

Rodzaje trawersów — stałe, regulowane i obrotowe

Trawersy do suwnic dzielą się na kilka typów w zależności od konstrukcji i zastosowania. Każdy typ ma inne zalety i ograniczenia.

Trawersy stałe (nieregulowane) to najprostsza konstrukcja — belka stalowa o określonej długości z przyspawanymi lub przykręconymi uchami do zawiesi. Rozstaw punktów zawieszenia jest niezmienny. Stosowane tam, gdzie przenoszone są ładunki o stałych wymiarach — np. jedna seria profili stalowych o tej samej długości. Proste w budowie, tanie (1 500–8 000 zł w zależności od udźwigu i rozpiętości), niezawodne. Wada: brak elastyczności — jeśli zmieni się typ ładunku, trawers może się nie nadawać.

Trawersy regulowane (teleskopowe) pozwalają zmieniać długość belki lub przesuwać punkty zawieszenia wzdłuż niej. Belka nośna do suwnicy w wersji teleskopowej składa się z dwóch segmentów — wewnętrznego i zewnętrznego — blokowanych sworzniami w wybranych pozycjach. To rozwiązanie uniwersalne, sprawdzające się tam, gdzie typy ładunków się zmieniają — np. w magazynach stali, gdzie jednego dnia przenosi się dwumetrowe blachy, a następnego ośmiometrowe kształtowniki.

Trawersy obrotowe i specjalne

Trawers obrotowy umożliwia obrót ładunku wokół osi pionowej — o 90° (do pozycjonowania elementów w montażu) lub o 360° (do manipulacji ciężkimi elementami w dowolnym kierunku). Mechanizm obrotu może być ręczny (łańcuch lub korbka), elektryczny lub hydrauliczny. Trawersy obrotowe stosowane są w montażu konstrukcji stalowych, w energetyce (obrót transformatorów, generatorów) i w przemyśle maszynowym (pozycjonowanie korpusów maszyn).

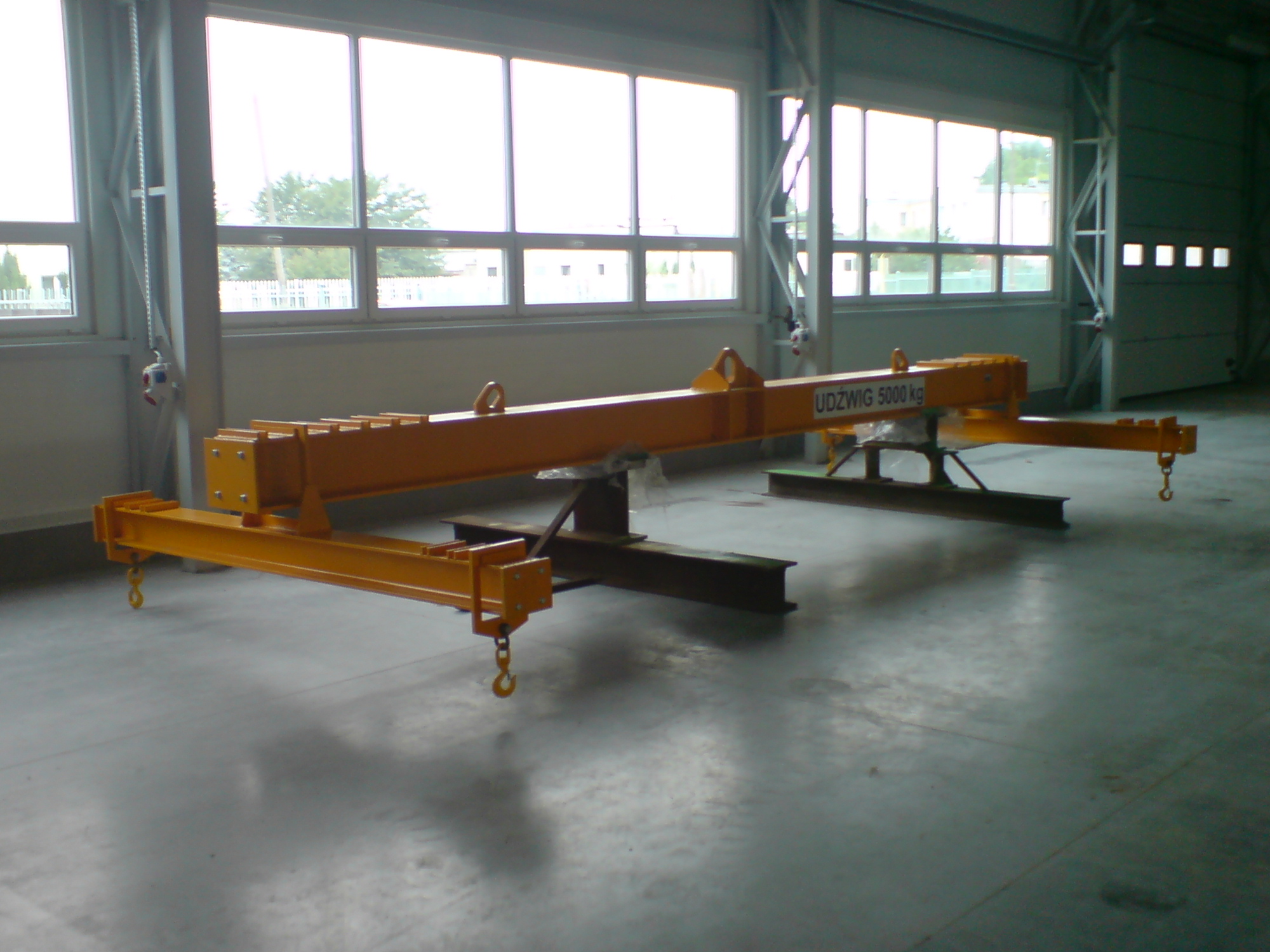

Trawersy podwójne (H-frame, ramowe) to dwie równoległe belki połączone poprzeczkami, tworzące ramę. Pozwalają przenosić ładunki szerokie i ciężkie — np. płyty betonowe, kontenery, formy odlewnicze — z uchwytem w czterech lub więcej punktach rozmieszczonych w dwóch osiach. To najdroższa i najbardziej złożona kategoria, stosowana przy ładunkach powyżej 10 ton i nietypowych gabarytach.

Dobór trawersu — udźwig, rozpiętość i zapas bezpieczeństwa

Przy doborze trawersu do suwnicy trzy parametry muszą się zgadzać: udźwig trawersu (musi być równy lub wyższy od masy najcięższego ładunku), rozpiętość (musi odpowiadać długości ładunku — punkty zawieszenia powinny znajdować się w 1/4 i 3/4 długości ładunku przy dwupunktowym podwieszeniu) i kompatybilność z hakiem suwnicy (średnica i kształt ucha zawieszenia muszą pasować do haka).

Udźwig trawersu to parametr podany przez producenta, określony w oparciu o obliczenia wytrzymałościowe i badania. Producent podaje WLL (Working Load Limit) — maksymalną masę ładunku, z jaką trawers może pracować. Nigdy nie przekraczaj WLL — to absolutna granica, nie „orientacyjna wartość z marginesem”. Zapas bezpieczeństwa jest już wliczony w WLL przez producenta (współczynnik bezpieczeństwa 4:1 lub 5:1 przy trawersach stalowych).

Rozpiętość trawersu dobierasz do najdłuższego ładunku, jaki będzie przenoszony. Przy ładunkach o zmiennej długości trawers regulowany eliminuje potrzebę posiadania kilku trawersów o różnych rozpiętościach. Pamiętaj, że przy bardzo długich trawersach (powyżej 8–10 m) masa własna belki jest znacząca i pomniejsza użyteczny udźwig — trawers o WLL 10 ton i masie własnej 800 kg pozwala podnosić ładunki do 9 200 kg.

Przed oddaniem trawersu do eksploatacji wymagana jest ocena zgodności z Dyrektywą Maszynową 2006/42/WE (jeśli trawers jest nowy) lub badanie okresowe przez inspektora UDT (jeśli trawers jest w eksploatacji). Każdy trawers powinien mieć tabliczkę znamionową z danymi: WLL, masa własna, numer seryjny, producent, data produkcji. Brak tabliczki = brak dopuszczenia do pracy.

Konserwacja i przeglądy trawersów — co mówią przepisy?

Trawersy do suwnic podlegają tym samym przepisom dozoru technicznego co suwnice i zawiesia. Przegląd okresowy trawersu obejmuje: oględziny wizualne (pęknięcia spawów, korozja, odkształcenia belki, zużycie uch zawieszenia), sprawdzenie mechanizmów regulacji (sworznie, zatrzaski, mechanizm teleskopowy u trawersów regulowanych), pomiar grubości elementów nośnych (korozja może zmniejszyć przekrój poniżej wartości dopuszczalnej) i próbę obciążeniową (okresowo, zgodnie z harmonogramem ustalanym z inspektorem UDT).

Częstotliwość przeglądów zależy od intensywności użytkowania. Przy codziennym użytkowaniu — oględziny wizualne przed każdą zmianą roboczą (obowiązek operatora), przegląd konserwatorski co miesiąc, przegląd UDT co 12 miesięcy. Przy sporadycznym użytkowaniu (kilka razy w miesiącu) — oględziny przed każdym użyciem, przegląd konserwatorski co kwartał, przegląd UDT co 24–36 miesięcy.

Trawers wykazujący pęknięcie spawu, trwałe odkształcenie belki lub widoczne zmniejszenie przekroju elementu nośnego na skutek korozji musi być natychmiast wycofany z eksploatacji. Naprawa (przelanie spawu, prostowanie, wzmocnienie) jest dopuszczalna, ale wymaga ponownej oceny wytrzymałościowej i próby obciążeniowej po naprawie — bez tych kroków trawers nie może wrócić do pracy. Decyzję o naprawie vs wymianie podejmuje osoba z uprawnieniami do konserwacji urządzeń dźwignicowych lub inżynier konstruktor, nie operator ani brygadzista.

Dokumentację trawersu — certyfikat producenta, protokoły przeglądów, karty napraw — przechowuj przez cały okres eksploatacji urządzenia i co najmniej 3 lata po wycofaniu z użytku. Inspektor UDT może zażądać wglądu w dokumentację przy każdej kontroli, a brak udokumentowanego przeglądu jest traktowany jak brak przeglądu — ze wszystkimi konsekwencjami, łącznie z zatrzymaniem trawersu do czasu wykonania badania.
