Suwnice bramowe vs suwnice pomostowe — różnice i zastosowania

Wybór między suwnicą bramową a pomostową to decyzja, która przekłada się na dziesiątki lat eksploatacji i tysiące cykli roboczych. Obie konstrukcje służą temu samemu celowi — pionowemu i poziomemu przemieszczaniu ładunków — ale różnią się fundamentalnie: sposobem zawieszenia, zajmowaną przestrzenią, kosztami infrastruktury i środowiskiem pracy. Zanim zapadnie decyzja o zakupie lub zamówieniu nowej suwnicy, warto zrozumieć, co stoi za tymi różnicami i które rozwiązanie rzeczywiście pasuje do konkretnego obiektu.

Jak zbudowana jest suwnica pomostowa

Suwnica pomostowa, zwana też suwnicą natorową lub suwnicą jednoszynową (w wariancie podwieszanym), porusza się po torowisku zamontowanym wysoko w konstrukcji budynku — na podciągach, belkach podsuwnicowych lub specjalnie zaprojektowanych wspornikach. Jej dźwigar (pomostowy) biegnie poprzecznie do osi hali, a wzdłuż niego jeździ wózek z wciągnikiem lub wciągarką.

Konstrukcja nośna suwnicy pomostowej jest integralnie związana z halą. Szyny podsuwnicowe spoczywają na słupach lub ścianach budynku — budynek musi być od początku zaprojektowany z myślą o takim obciążeniu lub musi przejść obliczenia wzmacniające. To ma istotne znaczenie: w istniejącym obiekcie bez odpowiednio wytrzymałych słupów zamontowanie suwnicy pomostowej może być niemożliwe bez kosztownej przebudowy.

Warianty suwnic pomostowych

Suwnica pomostowa jednobelkowa (monorail) to najprostszy wariant — pojedynczy dźwigar, wózek dolnopasmowy, sprawdza się przy udźwigach do około 20 ton i rozpiętościach nieprzekraczających kilkudziesięciu metrów. Suwnica dwubelkowa niesie cięższe ładunki i pozwala na większą rozpiętość — stosuje się ją w hutach, odlewniach i ciężkiej produkcji maszynowej, gdzie udźwigi dochodzą do 200 ton i więcej.

Osobną kategorią są suwnice podwieszane — ich tory zawieszone są od spodu dźwigarów dachowych. Zajmują minimum przestrzeni w hali i nie ingerują w posadzkę, ale ograniczają udźwig i prędkość pracy.

Jak zbudowana jest suwnica bramowa?

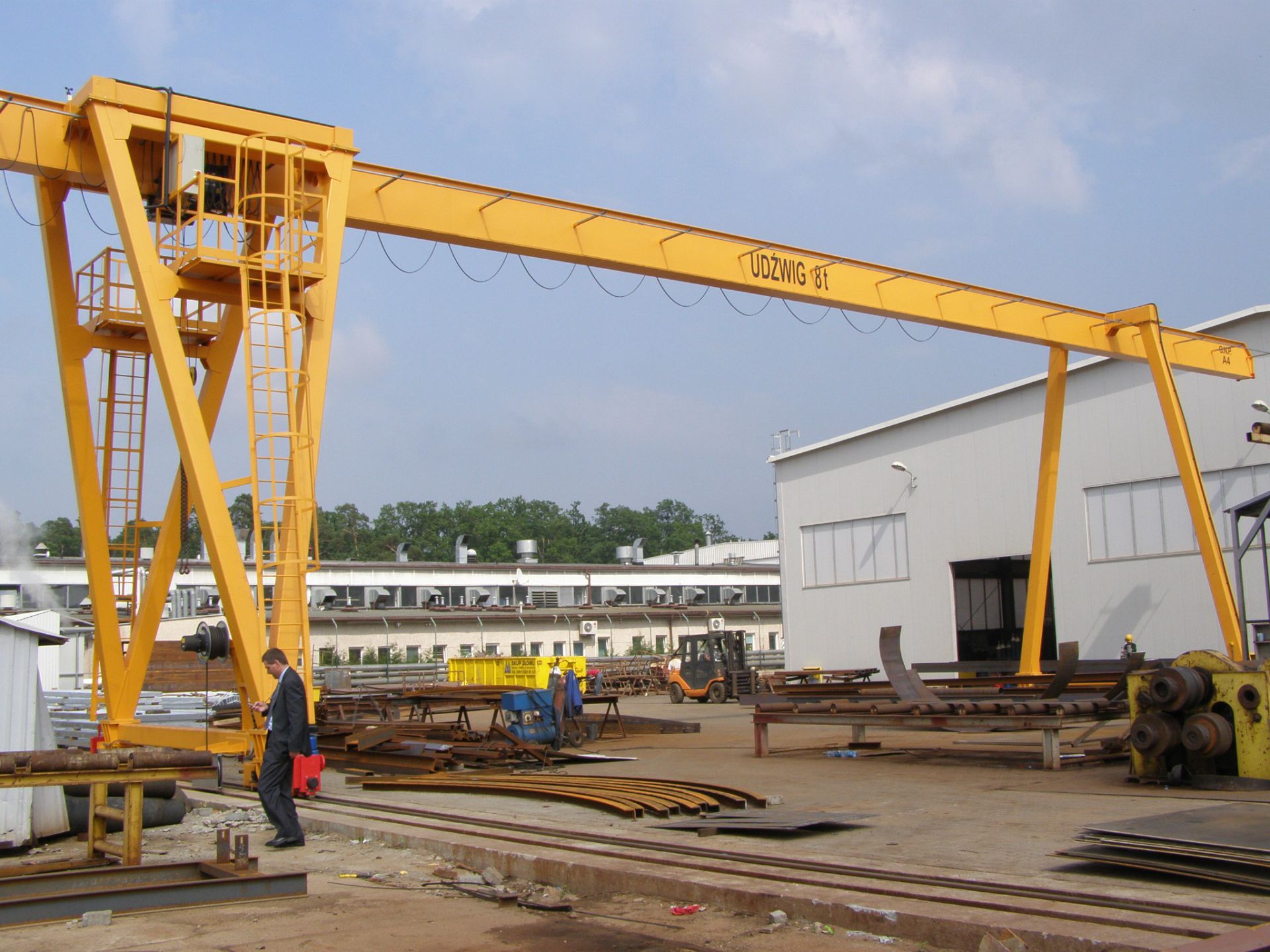

Suwnica bramowa nie potrzebuje torów w ścianie ani w stropie budynku. Jej charakterystyczna sylwetka to poziomy dźwigar wsparty na dwóch pionowych nogach, które toczą się po szynach ułożonych bezpośrednio na ziemi lub na specjalnych podkładach. Urządzenie jest w pełni samonośne — nie obciąża konstrukcji żadnego budynku.

To sprawia, że suwnica bramowa jest z definicji urządzeniem plenerowym lub półotwartym: stoczniami, placami składowymi, terminalami kontenerowymi, składnicami drewna, zakładami prefabrykacji betonowej. Tam, gdzie nie ma zadaszenia lub gdzie budynek nie jest w stanie przenieść obciążeń od suwnicy pomostowej, bramowa jest jedyną sensowną opcją.

Suwnice bramowe jednostronne (półbramowe)

Odmianą jest suwnica półbramowa — jedna noga jeździ po torze naziemnym, druga podpiera się na szynie zamontowanej na ścianie budynku lub podciągu. Rozwiązanie to stosuje się tam, gdzie plac składowy przylega do hali produkcyjnej i chce się obsłużyć obie strefy jednym urządzeniem, zachowując mniejszy rozstaw szyn naziemnych.

Kluczowe różnice między suwnicą bramową a pomostową

Zastosowania suwnic pomostowych

Suwnica pomostowa dominuje wszędzie tam, gdzie praca odbywa się w zamkniętej hali, tempo produkcji jest wysokie i konieczna jest precyzja pozycjonowania ładunków. Typowe środowiska to:

• Przemysł maszynowy i metalowy — przenoszenie wytoczonych lub wyfrezowanych elementów między stanowiskami obróbczymi, załadunek detali na palety i transport do lakierni lub magazynu.
• Hutnictwo i odlewnictwo — suwnice specjalne do transportu kadzi z ciekłym metalem, wlewków i odlewów. Tu stosuje się konstrukcje dwubelkowe o udźwigach od kilkudziesięciu do kilkuset ton, często wyposażone w chwytaki elektromagnetyczne.
• Przemysł motoryzacyjny — linie montażowe, gdzie suwnice zintegrowane są z systemami automatyki i pracują w precyzyjnie zaprogramowanych cyklach.
• Magazyny wysokiego składowania — suwnice pomostowe obsługują regały i strefy komplementacji, często współpracując ze skanerami kodów kreskowych i systemami WMS.
• Stocznie i przemysł okrętowy — hale montażu bloków kadłubowych, gdzie kilka suwnic pracuje jednocześnie na wspólnym torowisku, dźwigając fragmenty kadłuba ważące dziesiątki ton.

Zastosowania suwnic bramowych

Suwnica bramowa to urządzenie placu i przestrzeni otwartej. Sprawdza się przede wszystkim tam, gdzie:

• Place składowe i logistyka — terminale portowe, place kontenerowe, składowiska stali, drewna, kruszywa. Suwnica bramowa przesuwa się wzdłuż placu, obsługując strefy załadunku i rozładunku samochodów oraz wagonów kolejowych.
• Prefabrykacja betonowa — wytwórnie elementów prefabrykowanych (stropów, ścian, belek, dźwigarów) stosują suwnice bramowe do przemieszczania form i gotowych elementów o masie kilku do kilkudziesięciu ton.
• Przemysł drzewny i tartaki — sortowanie i układanie kłód, przenoszenie paczek tarcicy. Suwnice bramowe pracują tu na otwartym powietrzu przez cały rok, co wymaga odpowiedniego zabezpieczenia antykorozyjnego i ogrzewanych szaf sterowania.
• Warsztaty i serwisy — mniejsze suwnice bramowe warsztatowe o udźwigu 1–5 ton stosuje się w serwisach maszyn rolniczych, bazach transportowych i warsztatach remontowych tam, gdzie brak suwnicy w hali. Ich zaletą jest możliwość przestawienia na inny plac bez ingerencji w budynek.
• Energetyka i budownictwo — montaż elementów turbin wiatrowych, elementów mostów lub ciężkich urządzeń technologicznych. Suwnice bramowe pracują tu jako tymczasowe urządzenia dźwignicowe przez czas trwania budowy lub montażu.

Na co zwrócić uwagę przy wyborze?

Decyzja między suwnicą bramową a pomostową rzadko jest oczywista i zależy od kilku zmiennych jednocześnie.

• Stan i typ obiektu to pierwsza zmienna. Jeśli budynek ma słupy stalowe lub żelbetowe zaprojektowane pod obciążenie podsuwnicowe, montaż suwnicy pomostowej jest naturalnym krokiem. Jeśli obiekt jest starszy, o lekkiej konstrukcji prefabrykowanej, obliczenia często wykluczają tę opcję — wtedy suwnica bramowa na własnych torach naziemnych staje się jedyną drogą.
• Rodzaj pracy i tempo cykli to drugi czynnik. Suwnice pomostowe w zamkniętych halach osiągają wyższe prędkości jazdy wózka i mostu, co ma znaczenie przy intensywnej, wielozmianowej eksploatacji. Suwnica bramowa na placu zewnętrznym zazwyczaj pracuje wolniej — wiatr, nierówności terenu i dłuższe drogi dojazdu ograniczają tempo.
• Udźwig i rozpiętość — przy bardzo dużych udźwigach (powyżej 100 ton) i rozpiętościach przekraczających 30 metrów suwnica pomostowa ma przewagę konstrukcyjną i ekonomiczną. Suwnice bramowe o dużych rozpiętościach stają się masywne i drogie w eksploatacji.
• Warunki atmosferyczne — suwnica bramowa musi być przystosowana do pracy na zewnątrz: szczelne szafy elektryczne, grzałki silników, zabezpieczenia torów przed oblodzeniem, ograniczniki pracy przy silnym wietrze (anemometry). To dodaje kosztów zakupu i utrzymania.
• Koszty infrastruktury to czwarty element kalkulacji. Montaż suwnicy pomostowej w nowym budynku to często jednorazowy koszt wbudowany w projekt hali. W istniejącym obiekcie wzmocnienie słupów i montaż belek podsuwnicowych może kosztować więcej niż sama suwnica. Suwnica bramowa wymaga fundamentów pod szyny naziemne — ich koszt jest niższy, ale trzeba zadbać o równość i nośność podłoża przez cały okres eksploatacji.

Jeśli masz wątpliwości, które rozwiązanie sprawdzi się w Twoim zakładzie, skontaktuj się z naszymi inżynierami — dobierzemy typ suwnicy, parametry i wyposażenie do realnych warunków pracy. Więcej o rodzajach suwnic znajdziesz też w naszej ofercie suwnic pomostowych i suwnic bramowych.
