Sterowanie suwnicą — radiowe, kablowe czy kabinowe?

Wybór systemu sterowania suwnicą rzadko trafia do centrum uwagi przy projektowaniu zakładu. Decyduje się o udźwigu, rozpiętości, typie wciągnika — a sposób sterowania traktuje się jak dodatek. Tymczasem to właśnie ergonomia i niezawodność układu sterowania w największym stopniu przekładają się na wydajność operatora, bezpieczeństwo pracy i koszty utrzymania urządzenia przez całą jego eksploatację.

Trzy podstawowe warianty — sterowanie kablowe, radiowe i kabinowe — mają własne silne strony i ograniczenia. Żaden z nich nie jest uniwersalnie najlepszy. To środowisko pracy, charakter operacji i ludzki czynnik decydują o tym, które rozwiązanie sprawdzi się najlepiej.

Sterowanie kablowe — sprawdzone i niezawodne

Kaseta sterownicza zawieszona na kablu to najstarszy i wciąż najpowszechniejszy system sterowania suwnicami w Polsce. Operator trzyma kaseton w rękach, stoi bezpośrednio pod zawieszonym ładunkiem i wydaje polecenia ruchom suwnicy przez przyciski.

Prostota układu jest jego główną zaletą. Nie ma nadajnika, nie ma odbiornika, nie ma akumulatora do ładowania. Sygnał płynie kablem bezpośrednio do układu sterowania suwnicy. Przy regularnej konserwacji i wymianie zużytego kabelka kasety, system działa bezbłędnie przez dziesięciolecia.

Wytyczne UDT i normy bezpieczeństwa wymagają, żeby na kasetonie znajdował się wyraźny przycisk zatrzymania awaryjnego (STOP) — zazwyczaj grzybkowy, czerwony, odblokowywany przez obrót. To wymaganie spełnia każdy homologowany kaseton kablowy.

Kiedy sterowanie kablowe się sprawdza

Kaseton kablowy jest optymalnym wyborem w kilku scenariuszach. Pierwszy to praca przy małych i średnich udźwigach w halach bez specjalnych zagrożeń środowiskowych — warsztaty, magazyny, lekki przemysł maszynowy. Drugi to środowiska, gdzie operator musi stać bezpośrednio przy ładunku i kontrolować zawieszenie wizualnie z bliska — montaż precyzyjnych detali, układanie form. Trzeci to obiekty z ograniczonym budżetem utrzymania, gdzie minimalizacja liczby komponentów elektronicznych jest priorytetem.

Słabą stroną kablowego sterowania jest sam kabel. W intensywnej eksploatacji ulega zmęczeniu mechanicznemu przy zwijaniu i rozwijaniu, a w środowiskach chemicznie agresywnych — przyspieszonej degradacji izolacji. Operator jest też stale przywiązany do suwnicy, co ogranicza jego pole widzenia i manewrowość przy operacjach z dużymi gabarytowo ładunkami.

Sterowanie radiowe — swoboda i bezpieczeństwo

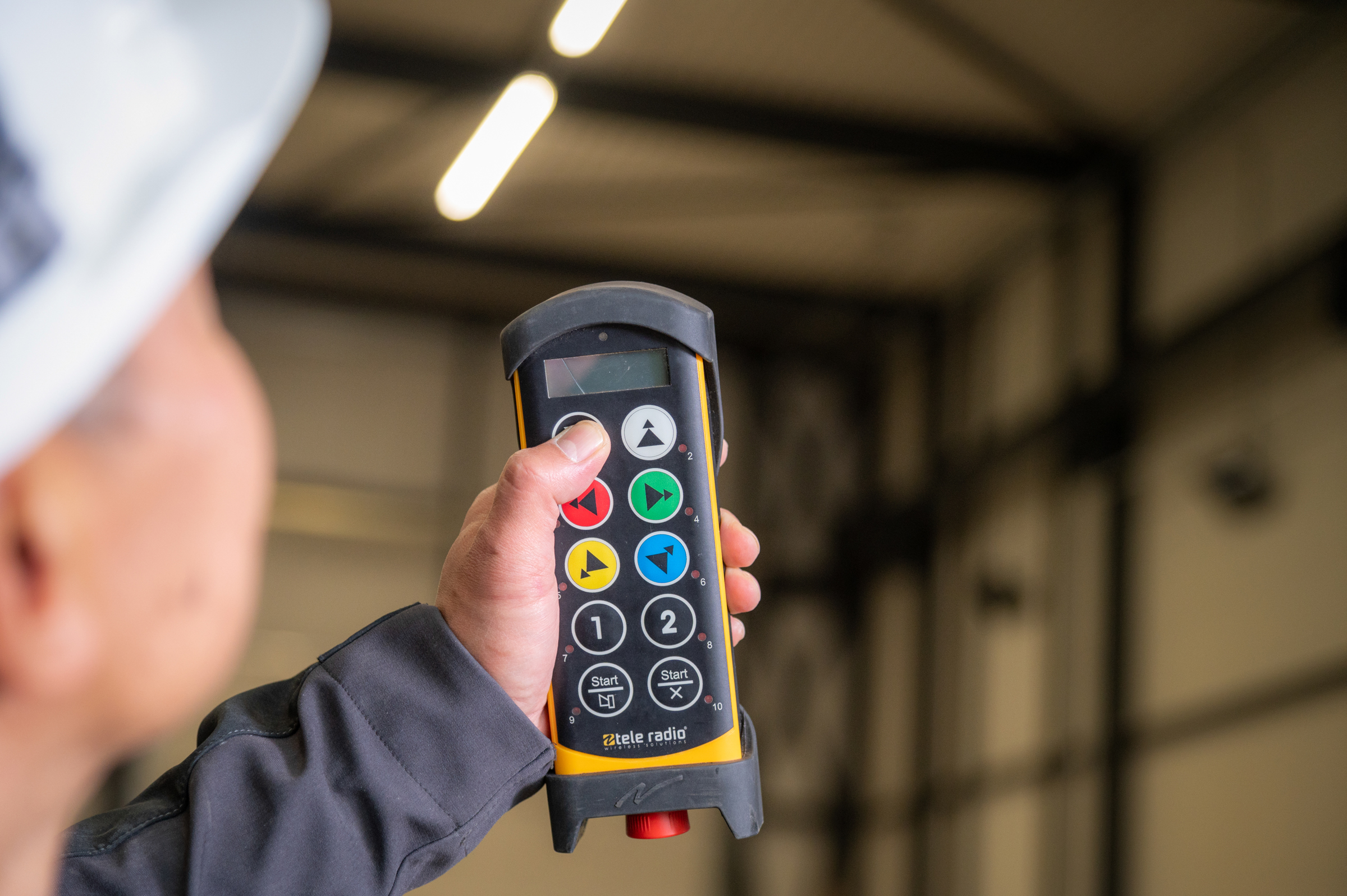

Radiopilotem do suwnicy operuje się z dowolnego miejsca w zasięgu sygnału — zwykle do 100 metrów. Operator nie jest przywiązany kablem, może stanąć w najlepszym punkcie obserwacyjnym, odejść od miejsca zawieszenia ładunku w razie niebezpieczeństwa i prowadzić suwnicę z perspektywy, której kaseton kablowy nigdy nie da.

To nie jest tylko kwestia wygody. W wielu operacjach swoboda ruchu operatora bezpośrednio wpływa na bezpieczeństwo. Przy załadunku samochodów ciężarowych operator może cofnąć się za barierę ochronną i sterować ładunkiem z bezpiecznej odległości. Przy montażu elementów stalowych w hali może stanąć po stronie, gdzie widzi zarówno hak, jak i miejsce posadowienia. To perspektywy, których kabel nie umożliwia.

Systemy radiowe — co wyróżnia dobre rozwiązanie

Profesjonalne systemy sterowania radiowego do suwnic pracują w dedykowanych pasmach częstotliwości z szyfrowaniem sygnału i mechanizmem parowania nadajnik–odbiornik. Każdy nadajnik jest sparowany z konkretną suwnicą — włączenie sąsiedniego pilota nie wywoła żadnej reakcji na innym urządzeniu.

Kluczową funkcją bezpieczeństwa jest automatyczne zatrzymanie suwnicy przy utracie sygnału. Jeśli pilot wyjdzie poza zasięg, akumulator się rozładuje lub sygnał zostanie przerwany, suwnica zatrzymuje się automatycznie — nie odpowiada na ostatnie wydane polecenie. Norma EN 13135 nakłada na systemy radiowe do urządzeń dźwignicowych konkretne wymagania w tym zakresie.

Nowoczesne radiosterowniki oferują też funkcje, których kaseton kablowy nigdy nie osiągnie: regulację prędkości precyzyjnego podejścia, wybór trybu pracy, sterowanie wieloma osiami jednocześnie, a w zaawansowanych wersjach — integrację z systemami automatyki i logistyki magazynowej.

Ograniczenia sterowania radiowego

Pilot radiowy wymaga ładowania akumulatora. W zakładach z wielozmianową pracą to element logistyki, który trzeba zaplanować — zapasowe akumulatory, stacje dokujące przy suwnicy lub przy biurze. Pilot zgubiony lub skradziony zatrzymuje suwnicę do czasu dostarczenia zastępczego.

W środowiskach z intensywnymi zakłóceniami elektromagnetycznymi — hutach, odlewniach z piecami indukcyjnymi, obiektach wojskowych z zabezpieczeniami RF — systemy radiowe wymagają szczególnej weryfikacji pod kątem odporności na zakłócenia. Producenci renomowanych systemów podają w dokumentacji klasy odporności EMC, które należy sprawdzić przed wyborem.

Sterowanie kabinowe — dla ciężkiej pracy i długich zmian

Kabina suwnicowego to zamknięta lub otwarta kabina zawieszona bezpośrednio na moście lub wózku suwnicy. Operator jedzie razem z urządzeniem, sterując z fotela pulpitem wyposażonym w dżojstiki, manipulatory, przełączniki i pełną gamę wskaźników.

To rozwiązanie, które pojawia się tam, gdzie suwnica pracuje w trybie ciągłym przez całą zmianę, udźwigi są duże, a operacje wymagają maksymalnej precyzji i obserwacji z bliska. Przemysł stalowy i hutniczy, stocznie, wielkie zakłady przetwórstwa metali — tam kabina jest standardem.

Ergonomia i wyposażenie kabiny

Nowoczesna kabina suwnicowego to nie tylko miejsce do siedzenia. Wyposażona jest w klimatyzację lub ogrzewanie (zależnie od środowiska), wyciszenie akustyczne, regulowany fotel antywibracyjny, oświetlenie robocze, a w ciężkich środowiskach przemysłowych — ochronę przed pyłem i odpryskami. W hutach kabiny mają szyby odporne na promieniowanie podczerwone i wysoką temperaturę.

Ergonomia pulpitu ma bezpośredni wpływ na zmęczenie operatora podczas długiej zmiany. Dobrze zaprojektowana kabina pozwala operatorowi przez osiem godzin wykonywać precyzyjne operacje bez nadmiernego napięcia fizycznego. Zła kabina — z fotelami bez amortyzacji, nie ergonomicznym układem sterowników i złą widocznością — generuje błędy i wypadki.

Kiedy kabina jest koniecznością

Przy udźwigach przekraczających 50–100 ton praca z kasetonu kablowego lub radiopilotem staje się praktycznie niemożliwa z powodów bezpieczeństwa — operator musi być wyizolowany od ładunku i mieć pełną widoczność operacji z jednego, stałego punktu. Regulacje BHP w hutach i ciężkim przemyśle często wprost nakazują stosowanie kabin przy określonych klasach urządzeń.

Kabina jest też jedynym sensownym rozwiązaniem przy suwnicach wielofunkcyjnych, gdzie operator steruje jednocześnie kilkoma mechanizmami — np. suwnicą z chwytakiem elektromagnetycznym i mechanizmem obrotowym — i musi na bieżąco odczytywać wskazania urządzeń pomiarowych.

Porównanie systemów — co wybrać w konkretnej sytuacji

Kryterium	Kablowe	Radiowe	Kabinowe
Koszt zakupu	Niski	Średni	Wysoki
Koszt eksploatacji	Bardzo niski	Niski (akumulatory)	Wyższy (utrzymanie kabiny)
Swoboda operatora	Ograniczona	Pełna	Pełna (z kabiny)
Precyzja operacji	Dobra	Bardzo dobra	Najwyższa
Odporność na środowisko	Wysoka	Wymaga weryfikacji	Wysoka (odpowiednie kabiny)
Typowe udźwigi	Do ok. 20 t	0,5–100 t	Od kilkudziesięciu ton
Zalecane środowisko	Hale, warsztaty	Magazyny, place, hale	Hutnictwo, stocznie, ciężki przemysł

Modernizacja układu sterowania — kiedy warto wymienić stary system

Suwnice z kasetkami kablowymi sprzed 20–30 lat pracują w wielu polskich zakładach. Kabel się niszczy, przyciski zacinają, brakuje funkcji zatrzymania w osi. Wymiana kasetonu kablowego na nowy model tego samego typu to najtańsza opcja — często wystarczy kilka godzin pracy serwisanta.

Montaż systemu radiowego w miejsce kablowego to już poważniejsza ingerencja: wymaga zabudowy odbiornika w szafie sterowania suwnicy, sprawdzenia kompatybilności z istniejącą elektroniką i przeprowadzenia prób funkcjonalnych. Jeśli suwnica jest starsza i jej układ sterowania wymaga i tak przeglądu, taka modernizacja ma sens ekonomiczny — nowe możliwości i wzrost bezpieczeństwa przy okazji koniecznych prac.

Wymiana sterowania musi być uzgodniona z UDT jako zmiana dokumentacji technicznej urządzenia. To formalność, ale jej pominięcie skutkuje brakiem ważności decyzji dozorowej.
