Co to są suwnice przemysłowe i jak działają?

Co to jest suwnica przemysłowa?

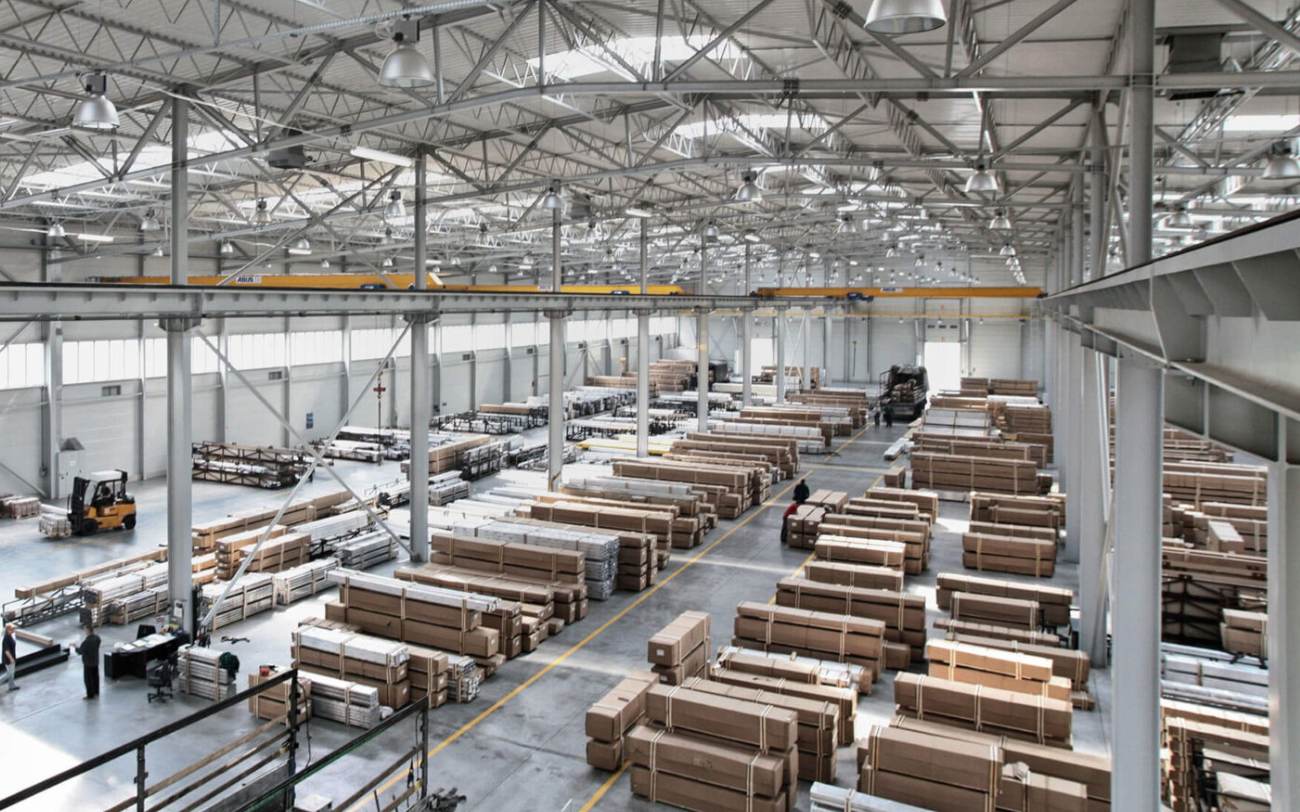

Suwnica przemysłowa to jedno z najważniejszych urządzeń wykorzystywanych w transporcie bliskim w zakładach produkcyjnych, halach magazynowych oraz wszędzie tam, gdzie istnieje potrzeba precyzyjnego i bezpiecznego przemieszczania ładunków w płaszczyźnie poziomej i pionowej. Choć wiele osób kojarzy suwnice głównie z ciężkim przemysłem, ich zastosowanie jest znacznie szersze – obejmuje również branżę spożywczą, chemiczną, energetyczną, a nawet centra logistyczne.

Pojęcie suwnicy nie zawsze jest jednoznacznie rozumiane, dlatego warto uporządkować wiedzę i precyzyjnie zdefiniować, czym w rzeczywistości jest to urządzenie. W praktyce przemysłowej często dochodzi do mylenia pojęć – suwnice bywają błędnie utożsamiane z żurawiami, dźwigami czy podnośnikami. Każde z tych urządzeń ma jednak odrębne właściwości techniczne, konstrukcyjne oraz zastosowania.

Zgodnie z definicją zawartą w normach technicznych (m.in. PN-ISO 4306-1), suwnica to urządzenie dźwignicowe z mechanizmem podnoszenia, poruszające się po torze jezdnym, zdolne do transportowania ładunku wzdłuż dwóch lub trzech osi. Jej kluczową cechą jest możliwość przemieszczania ładunku nie tylko pionowo, ale również poziomo – wzdłuż hali lub innego obiektu przemysłowego.

W praktyce oznacza to, że suwnica składa się z ruchomego mostu, po którym porusza się wózek z mechanizmem podnoszenia (np. wciągnikiem). Taka konstrukcja umożliwia pełną kontrolę nad ruchem ładunku oraz precyzyjne jego pozycjonowanie.

Suwnica a żuraw – najczęstsze nieporozumienia i największe różnice

Bardzo często w języku potocznym (a nawet w niektórych dokumentacjach technicznych) spotykamy się z błędnym stosowaniem terminów: suwnica, żuraw, dźwig. Warto jednak zaznaczyć, że są to urządzenia różniące się zarówno pod względem konstrukcji, jak i funkcjonalności.

Suwnica działa w obrębie zdefiniowanej przestrzeni – najczęściej w halach przemysłowych lub na specjalnie przygotowanych torowiskach zewnętrznych. Jest urządzeniem stacjonarnym, przystosowanym do pracy w stałej lokalizacji. Żurawie natomiast są najczęściej urządzeniami obrotowymi, służącymi do załadunku i rozładunku, pracującymi zazwyczaj w mniejszym zakresie przestrzennym i często montowanymi na konstrukcjach wsporczych, kolumnach lub ścianach.

Z kolei dźwigi, czyli potocznie windy lub podnośniki, mają zupełnie inny zakres działania – nie służą do transportu poziomego, a jedynie pionowego, i nie są klasyfikowane jako urządzenia dźwignicowe w rozumieniu suwnic.

Rodzaje suwnic przemysłowych i ich zastosowanie

W świecie przemysłu nie istnieje jedno uniwersalne rozwiązanie w zakresie transportu bliskiego. Każde środowisko pracy, każda hala produkcyjna i każde przedsiębiorstwo ma swoje indywidualne potrzeby. Dlatego suwnice przemysłowe występują w różnych wariantach konstrukcyjnych – zaprojektowanych z myślą o konkretnych zadaniach operacyjnych. Znajomość typów suwnic oraz ich zastosowań jest kluczowa, jeśli chcemy podejmować świadome decyzje inwestycyjne i optymalizować logistykę wewnętrzną.

Suwnice pomostowe

Suwnice pomostowe należą do najczęściej stosowanych urządzeń w zakładach przemysłowych. Ich konstrukcja opiera się na poziomym moście, który porusza się wzdłuż torów jezdnych zamontowanych na podporach hali. Na tym moście przemieszcza się wózek z mechanizmem podnoszenia – najczęściej z wciągnikiem elektrycznym.

To rozwiązanie pozwala na swobodny ruch ładunku w trzech osiach, co znacząco zwiększa elastyczność pracy i umożliwia precyzyjne pozycjonowanie ciężkich komponentów. Występują w wariantach jedno- lub dźwigarowych, w zależności od wymaganej rozpiętości i udźwigu. Suwnice pomostowe to trzon transportu bliskiego w hutach, odlewniach, zakładach mechanicznych i centrach montażowych.

Ich największą zaletą jest możliwość pełnego wykorzystania przestrzeni roboczej nad stanowiskami pracy – bez zajmowania cennego miejsca na poziomie posadzki.

Suwnice bramowe

Tam, gdzie nie ma możliwości instalacji torów jezdnych podwieszonych pod dachem hali, rozwiązaniem są suwnice bramowe. Ich konstrukcja opiera się na dwóch pionowych podporach (nogach), które spoczywają bezpośrednio na szynach umieszczonych w podłożu. Między nimi rozciąga się most, po którym przemieszcza się wózek z wciągnikiem.

Suwnice bramowe świetnie sprawdzają się w otwartych przestrzeniach, takich jak place składowe, prefabrykatornie betonu, porty czy złomowiska. Ich konstrukcja może być zarówno jednostronna, jak i symetryczna – wszystko zależy od charakteru pracy i przestrzeni, którą dysponujemy.

Tego typu urządzenia łączą w sobie dużą nośność z odpornością na warunki atmosferyczne. Dzięki temu są niezastąpione w miejscach, gdzie transport odbywa się na zewnątrz budynków, często w trudnych warunkach pogodowych.

Suwnice podwieszane

Kiedy nie dysponujemy wystarczającą przestrzenią konstrukcyjną lub gdy projekt hali wymusza oszczędność miejsca, warto rozważyć zastosowanie suwnic podwieszanych. Różnią się one od klasycznych suwnic pomostowych tym, że tor jezdny nie jest zamontowany na wspornikach hali, lecz zawieszony bezpośrednio do jej konstrukcji dachowej lub stropowej.

To rozwiązanie idealne w zakładach o ograniczonej wysokości lub tam, gdzie kluczowa jest ergonomia przestrzeni. Suwnice podwieszane są lżejsze, a jednocześnie umożliwiają pełen zakres ruchów wózka oraz precyzyjne manewrowanie ładunkami.

Doskonale sprawdzają się w zakładach produkcyjnych o średnim lub lekkim obciążeniu – na przykład w przemyśle motoryzacyjnym, elektronicznym czy przy produkcji maszyn i komponentów o mniejszych gabarytach.

Suwnice specjalistyczne

Istnieją sytuacje, w których standardowe rozwiązania po prostu nie wystarczają. W takich przypadkach do gry wchodzą suwnice specjalistyczne – projektowane od podstaw z myślą o konkretnym zastosowaniu i środowisku pracy.

Przykładem mogą być suwnice magnetyczne, wykorzystywane w zakładach przetwórstwa stali, gdzie transportuje się blachy, zbrojenia czy odpady ferromagnetyczne. Inny przykład to suwnice odlewnicze, przystosowane do pracy w wysokich temperaturach, z dodatkowym zabezpieczeniem konstrukcji i systemami odpornymi na pył oraz gorące odpryski.

Nie sposób pominąć również suwnic stosowanych w przemyśle energetycznym – chociażby do montażu turbin, transformatorów czy rozdzielni wysokiego napięcia. W każdym z tych przypadków konieczna jest nie tylko wysoka nośność, ale również absolutna niezawodność i precyzja działania.

Budowa suwnicy przemysłowej

Suwnica przemysłowa, mimo pozornej prostoty konstrukcji, jest złożonym urządzeniem technicznym, w którym każdy element odgrywa kluczową rolę w sprawnym i bezpiecznym przemieszczaniu ładunków. To właśnie precyzyjne zgranie wszystkich komponentów sprawia, że suwnica może niezawodnie funkcjonować w trudnych warunkach przemysłowych, często w systemie wielozmianowym. Znajomość budowy suwnicy to nie tylko wiedza dla inżynierów – to także podstawa świadomego zarządzania parkiem maszynowym w zakładzie.

Most suwnicy – główny element konstrukcyjny nośny

Most to serce każdej suwnicy. Jego zadaniem jest przenoszenie całego ciężaru zarówno ładunku, jak i wózka z wciągnikiem. W zależności od rodzaju urządzenia może mieć konstrukcję jednego lub dwóch dźwigarów, wykonanych zazwyczaj z profili stalowych lub belkowych kratownic.

W suwnicach pomostowych most przemieszcza się po torach jezdnych umieszczonych na podporach hali, umożliwiając ruch wzdłuż całej jej długości. Od jakości wykonania mostu oraz jego odpowiedniego usztywnienia zależy bezpieczeństwo eksploatacji, odporność na drgania oraz precyzja prowadzenia ładunku.

W praktyce most suwnicy musi być nie tylko wytrzymały, ale również zoptymalizowany pod kątem masy własnej, ponieważ każdy dodatkowy kilogram wpływa na dynamikę pracy całego układu jezdnego.

Wózek suwnicy – ruch poprzeczny i stabilność operacji

Po moście porusza się wózek, na którym umieszczony jest mechanizm podnoszenia. Wózek odpowiada za przemieszczanie ładunku w kierunku poprzecznym względem torów jezdnych. To właśnie on pozwala operatorowi precyzyjnie ustawić hak lub inny chwytak nad miejscem docelowym.

W nowoczesnych suwnicach przemysłowych stosuje się zarówno wózki centralne, jak i boczne – w zależności od długości mostu oraz wymagań związanych z rozkładem obciążeń. Od jego konstrukcji zależy stabilność i płynność ruchu całego systemu. Każde przyspieszenie, hamowanie czy zmiana kierunku generują siły, które muszą zostać odpowiednio zniwelowane, aby uniknąć kołysania ładunku.

Dobór rodzaju wózka i jego napędów powinien być zawsze dopasowany do charakterystyki pracy danej suwnicy – inny typ stosuje się przy transporcie delikatnych komponentów, a inny przy masywnych odlewach stalowych.

Wciągnik lub wciągarka

To właśnie wciągnik odpowiada za podnoszenie i opuszczanie ładunku. W suwnicach przemysłowych najczęściej stosuje się wciągniki elektryczne linowe lub łańcuchowe. Wybór zależy od wymaganej nośności, wysokości podnoszenia oraz intensywności użytkowania.

Wciągarka – w odróżnieniu od wciągnika – jest rozwiązaniem stosowanym w przypadku większych udźwigów i bardziej wymagających aplikacji. Posiada zazwyczaj bardziej zaawansowany układ napędowy i większą moc silników. Niezależnie od typu, mechanizm podnoszenia musi być wyposażony w szereg zabezpieczeń – takich jak ograniczniki udźwigu, hamulce elektromagnetyczne czy czujniki przeciążeniowe.

To element, który w największym stopniu wpływa na efektywność pracy suwnicy. Dlatego warto stawiać na sprawdzone rozwiązania renomowanych producentów, które gwarantują długą żywotność i niskie koszty eksploatacji.

Zestawy kołowe i mechanizmy jazdy – precyzja w ruchu po torach

Zestawy kołowe odpowiadają za przemieszczanie się suwnicy wzdłuż torów jezdnych. W ich skład wchodzą koła napędowe i bierne, łożyskowania, oraz – w przypadku napędzanych zestawów – silniki z przekładniami. Od ich jakości zależy płynność jazdy, poziom hałasu, a także zużycie szyn i samego układu jezdnego.

W wielu przypadkach zestawy kołowe są projektowane indywidualnie do konkretnej aplikacji. Ich precyzyjne wykonanie ma kluczowe znaczenie dla bezpieczeństwa użytkowania – każde niewyważenie może skutkować drganiami lub nawet wykolejeniem suwnicy.

Napędy jazdy suwnicy powinny być dobrane tak, by zapewnić optymalną prędkość przemieszczania, ale też umożliwiać precyzyjne manewrowanie, zwłaszcza w przypadku pracy z ciężkimi ładunkami na ograniczonej przestrzeni.

Systemy sterowania – kontrola nad każdym ruchem

Współczesne suwnice przemysłowe są coraz częściej wyposażane w zaawansowane systemy sterowania. Tradycyjne rozwiązania, oparte na kasetach sterowniczych, coraz częściej ustępują miejsca bezprzewodowym pilotom radiowym oraz systemom automatycznym zintegrowanym z infrastrukturą przemysłową.

Nowoczesne systemy umożliwiają nie tylko precyzyjne sterowanie ruchem wózka i wciągnika, ale również integrację z systemami bezpieczeństwa, monitorowanie parametrów pracy w czasie rzeczywistym oraz diagnostykę awarii.

W halach o dużym natężeniu ruchu warto rozważyć zastosowanie systemów antykolizyjnych i ograniczników stref pracy. Pozwalają one zminimalizować ryzyko wypadków i chronić zarówno pracowników, jak i sprzęt.

Jak działa suwnica przemysłowa?

Choć z zewnątrz może się wydawać, że suwnica to urządzenie o prostej zasadzie działania, w rzeczywistości jest to precyzyjny i zsynchronizowany system mechaniczno-elektryczny. Jego prawidłowe funkcjonowanie opiera się na współpracy kilku niezależnych mechanizmów, z których każdy odpowiada za konkretny zakres ruchu. To właśnie dzięki temu suwnica przemysłowa jest w stanie nie tylko podnosić i opuszczać ładunki, ale również precyzyjnie je pozycjonować w przestrzeni roboczej – zarówno w osi poziomej, jak i pionowej.

Zrozumienie zasady działania suwnicy pozwala lepiej planować pracę, optymalizować cykle operacyjne i dbać o bezpieczeństwo personelu oraz urządzenia. Przyjrzyjmy się temu procesowi od podstaw.

Ruch mostu – przemieszczanie suwnicy wzdłuż torów jezdnych

Pierwszym z trzech podstawowych ruchów w suwnicy przemysłowej jest ruch mostu, czyli poziome przemieszczenie całej konstrukcji wzdłuż torów jezdnych. Tory te mogą być montowane na konstrukcji stalowej hali (w przypadku suwnic pomostowych) lub na posadzce (w przypadku suwnic bramowych).

Napęd mostu najczęściej realizowany jest za pomocą elektrycznych motoreduktorów, które obracają zestawami kołowymi umieszczonymi na końcach mostu. Operator, korzystając z systemu sterowania – ręcznego lub radiowego – może przesuwać suwnicę wzdłuż całej długości torowiska, dostosowując jej pozycję do aktualnego zadania transportowego.

Ten ruch stanowi główną oś pracy suwnicy i pozwala na szybkie pokonywanie dużych odległości w obrębie hali lub placu zewnętrznego, minimalizując czas cyklu operacyjnego.

Ruch wózka – precyzyjne pozycjonowanie ładunku w kierunku poprzecznym

Drugim elementem działania suwnicy jest ruch wózka w poprzek mostu. Wózek, na którym zamontowany jest mechanizm podnoszenia, przemieszcza się w osi poprzecznej względem torów jezdnych. Dzięki temu operator może dokładnie ustawić wciągnik nad punktem, w którym ładunek ma zostać podniesiony lub opuszczony.

Napęd wózka działa na podobnej zasadzie jak napęd mostu – opiera się na elektrycznych silnikach połączonych z przekładniami. Płynność ruchu ma tu ogromne znaczenie, zwłaszcza przy manipulowaniu delikatnymi elementami lub podczas montażu komponentów, gdzie precyzja ustawienia jest kluczowa.

Zaletą tego rozwiązania jest możliwość swobodnego manewrowania ładunkiem w dwóch wymiarach, co znacząco zwiększa elastyczność całego systemu transportowego.

Ruch podnoszenia – najważniejszy element operacyjny suwnicy

Najbardziej charakterystyczną funkcją suwnicy przemysłowej jest oczywiście ruch pionowy, czyli podnoszenie i opuszczanie ładunków. To zadanie realizuje mechanizm podnoszenia, w skład którego wchodzi wciągnik lub wciągarka – najczęściej z napędem elektrycznym.

Mechanizm podnoszenia operuje przy pomocy liny stalowej lub łańcucha, na końcu którego znajduje się hak, chwytak magnetyczny lub inny specjalistyczny uchwyt. W zależności od modelu suwnicy oraz jej przeznaczenia, mechanizm ten może mieć różną moc, prędkość podnoszenia oraz wysokość operacyjną.

W nowoczesnych suwnicach prędkość podnoszenia może być płynnie regulowana, co pozwala na precyzyjne ustawienie ładunku bez szarpnięć czy nadmiernych wibracji. Jest to szczególnie istotne w przypadku pracy z materiałami wrażliwymi lub przy operacjach montażowych wymagających dużej dokładności.

Synchronizacja ruchów – płynna i bezpieczna pracy

Największą zaletą suwnicy nie jest jednak to, że wykonuje te trzy ruchy niezależnie – lecz to, że potrafi je synchronizować. W praktyce oznacza to, że operator może jednocześnie poruszać suwnicą wzdłuż torów, przesuwać wózek i opuszczać ładunek, wykonując w pełni kontrolowany, trójwymiarowy manewr.

Płynność tej synchronizacji zależy od jakości zastosowanych napędów, precyzji układów sterowania oraz doświadczenia operatora. Nowoczesne systemy pozwalają na bardzo dokładne manewrowanie nawet przy dużych obciążeniach, eliminując ryzyko niekontrolowanego bujania ładunku, zderzeń czy błędów pozycjonowania. Dlatego tak ważne jest, aby cały system był nie tylko sprawny technicznie, ale również regularnie serwisowany i dostosowany do realnych potrzeb danego zakładu.
